接这个活之前，我们没怎么进过玻璃厂。

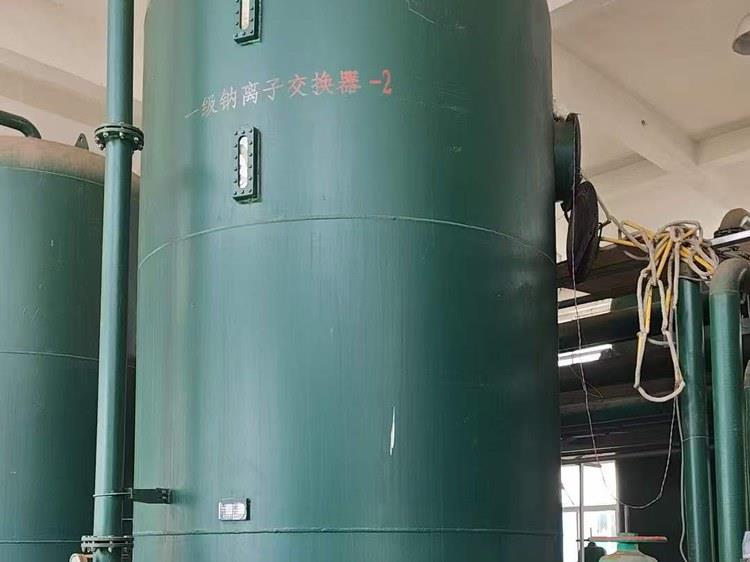

说到玻璃厂的设备，大家先想到的是熔窑、是退火窑。水处理车间一般设在厂区角落，平时没人多看一眼。这次找上门的，就是角落里那台钠离子交换器——内壁腐蚀严重，问能不能修。

能修。到现场的第一步，拆人孔盖。

一、人孔打开，手电照进去

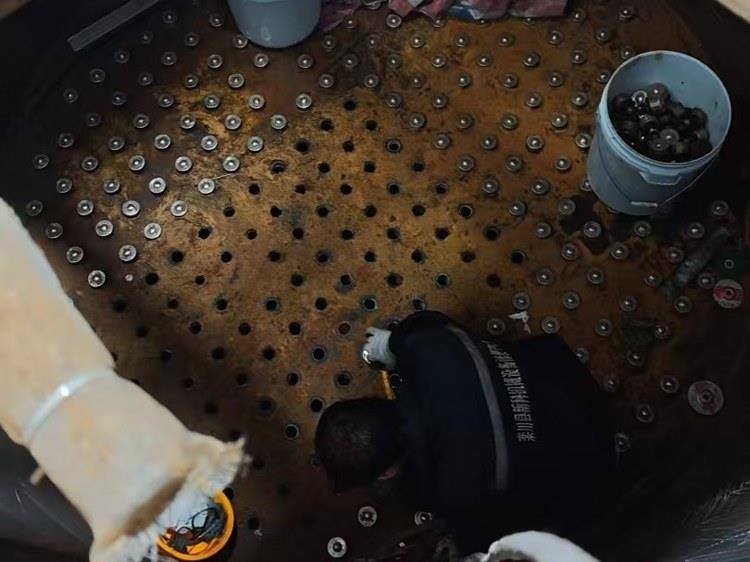

盖板掀开，手电往里一照——涂层已经大面积翘起来了。

一片一片从钢板表面翻起，有些位置已经脱落，露出底下的钢板，锈迹斑斑，深褐色的蚀坑一个挨一个。

二、涂层为什么会整片翘起来

内壁面对的是两股力，而且同时作用。

一股是化学腐蚀。交换器要定期再生，再生时往罐里打的是浓盐水。盐水长期泡着钢制罐体的内壁，一直在侵蚀它。

另一股是物理磨损。罐里装着几吨离子交换树脂，球形颗粒。水从罐下往上走，树脂床层长期被水冲刷；再生之前还要反洗，树脂层整体翻腾起来，颗粒之间互相撞，也往罐壁上蹭。日积月累，罐壁上的东西一点点被磨掉。

最要紧的是这两股力撞在一起。化学腐蚀先把钢板表面泡松，树脂颗粒再把腐蚀层磨掉，露出新鲜钢板接着腐蚀。磨了再腐蚀，腐蚀了再磨。磨损和腐蚀共同作用，比单一一种破坏更狠。

所以问题不在某一种涂层选得差。普通的防腐涂层防得住腐蚀，扛不住磨；普通的耐磨涂层扛得住磨，化学介质泡久了又会渗进去。要同时对付这两样，得找一套能兼顾的材料。

三、修的过程：清底、喷涂、重点加厚

第一步，清理旧涂层和浮锈。

翘起的旧涂层全部铲掉，不铲干净新涂层附着不上去。钢板表面的锈用角磨机打磨，打到露出金属本色。蚀坑里的锈最难处理——凹进去的位置，角磨机够不到，换钢丝刷轮怼着转，一点一点磨出来。焊缝上的焊渣和凸起也要打磨平整。

这步最费时间，但省不得。基体处理不到位，后面做得再好也白搭。

第二步，喷涂 XK聚合陶瓷耐磨涂料。

这种工况有一种常见的做法是分两道：先做一层防腐，再上一层耐磨。两道之间就是一条界面，水汽和介质容易顺着界面钻进去。

XK聚合陶瓷耐磨涂料是树脂体系里填了陶瓷骨料。树脂体系本身耐水、耐油、耐酸碱，盐水泡不进去，再生液也渗不进去；陶瓷骨料固化以后表面致密坚硬，指甲掐不动，树脂颗粒在上面滚，磨不动。一套料喷上去，耐腐蚀和抗冲刷一次做完，也就不存在两道之间那条界面。

喷涂的时候罐壁大面均匀覆盖。罐体是圆的，喷枪顺着弧度走，一遍过去再回来，不赶速度。每一道喷完等表干，再来下一道，层层叠加。

第三步，焊缝和进出口重点处理。

罐体的环焊缝、纵焊缝是腐蚀最先进来的位置。焊缝那一圈受过热，金属的组织和成分跟母材不一样，两者之间存在电位差；介质覆上去，电位低的那一块先被吃掉。所以焊缝不能只按大面厚度做，要单独多喷几遍，每一道等表干再喷下一道。

进出口区域也一样。水从这些地方进出，流速最高，树脂颗粒冲刷最集中，薄了以后先从这儿坏。重点加厚，不能省。

第四步，等固化，进罐检查。

全部喷完以后等涂层完全固化。常温固化二十四小时；环境温度低于 25℃ 时固化会明显变慢，需要配加温设备辅助。

固化完再进罐检查一遍：内壁致密光滑，手摸上去硬实，没有软点、没有气泡、没有漏喷的位置。焊缝处的涂层和大面齐平，厚度到位。

四、什么状态该修，什么状态该换

内壁防护层的状态是能判断的。

涂层只是局部起泡、钢板还没有明显减薄的，把起皮的部分铲掉、除锈之后重新喷涂一遍就可以；涂层已经大面积脱落、钢板出现成片蚀坑的，要把基体彻底处理到位，再按设计厚度重新做防护；罐体已经穿孔或者渗漏的，得先把结构缺陷处理掉、把钢板强度补回来，再做涂层。

有防护层的水处理设备内壁，趁钢板还没蚀穿的时候处理，成本比等到穿孔再整段更换低得多。定期打开人孔看一眼内壁，比出了水质问题再拆开省事。

涂层与防护层的实际使用寿命受具体工况（介质浓度与温度、树脂颗粒冲刷强度、再生频次等）影响，按工况核定，以现场诊断方案为准。
