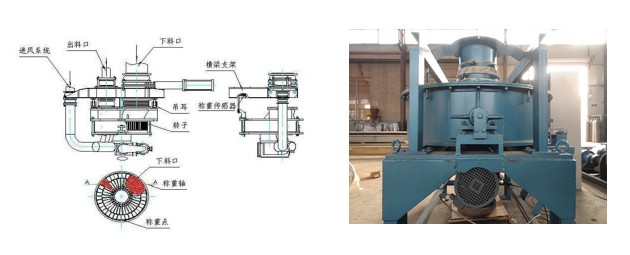

一、煤粉转子秤磨损原因

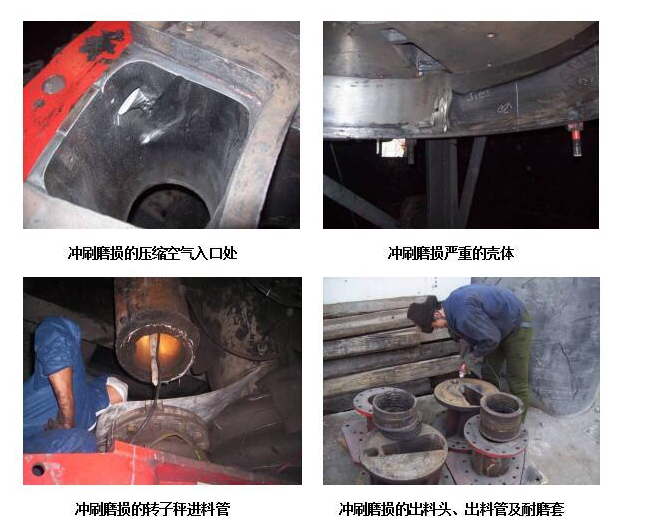

煤粉转子秤进料口、出料口、压缩空气入口、壳体等部位作为输入和输出煤粉的主要设备部件，该部位长期受煤粉的冲击冲刷，严重时可造成部件局部穿孔，使设备造成重大损伤并且影响煤粉计量和存在安全隐患。该类问题长期存在于设备使用过程中，常规的补焊修复工艺加速了部件的报废速度，迫使企业投入高昂的费用采购备品备件，为此企业加大了运营成本。并且企业为此增加很多的停机时间，严重影响设备的安全连续化运行。

二、 设备磨损原因分析

1、 设备及部件经半年左右的使用周期之后普遍出现以上冲刷磨损现象，企业传统解决方案一般为补焊修复或直接报废更换，补焊之后由于热应力影响导致部件寿命大大缩短，一般应用半年至一年左右便要报废，大大增加了企业的维修维护成本；

2、 频繁拆卸更换，加大停机或检修时间及工人劳动强度。

三、 高分子复合材料修复工艺

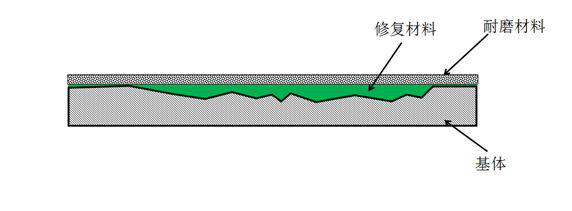

XK-设备专用耐磨材料是一种专门用于抵抗流体环境下的磨损、腐蚀、冲刷、气蚀的高性能复合材料，它的特殊分子结构赋予的金属材料不具备的“退让性”，适应交替变形和温度的变化等性能，确保材料具有优异的防腐蚀、抗气蚀、耐磨损能力，其高密度的分子量及光滑表面涂层，可以提高抗冲刷磨损的能力。 XK-设备专用耐磨材料还可以反复涂抹保护，确保基材不受损伤。

四、现场施工工艺

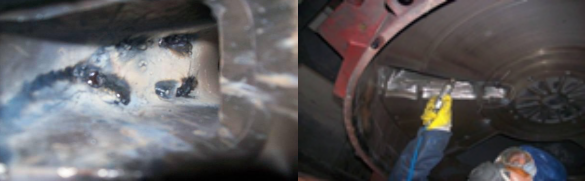

1. 对设备冲蚀缺损部位进行补焊。

2. 脱脂、除潮处理：用氧气乙炔去除工件表面的油脂和潮气。

3. 喷砂除锈：去除工件表面的氧化层，目视检查，喷砂面可见均匀的金属本色。

五、施胶工艺：

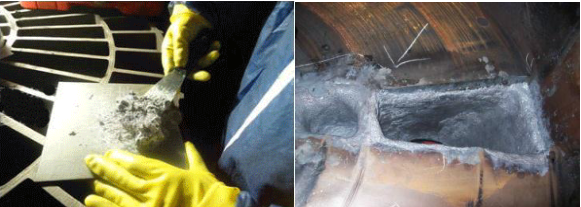

1.先预热已喷砂的设备，再将XK-C-16耐磨修复材料A、B组份按比例混合搅拌均匀，涂覆于设备磨损部位，并使用刮板将涂层表面处理平整、光滑；

2.初固后，将设备专用修复面漆按比例混合均匀后，用喷涂或涂刷的方法涂敷于工件表面，进行表面处理，使修复面平整、光滑；

3.加温固化：a.完成施胶的工件，在常温30℃（室温25℃）条件下24—36小时完全固化。

b.在加温炉中100℃加热1小时完全固化。

六、研磨、验收：

1.研磨：固化后的工件严格按照工件的尺寸进行研磨处理，打磨至标准尺寸。

2.验收：按照设备组装标准进行组装，达到设备正常运行标准。
